Referansla başlayın
Datum düzlemleri ve seçilen yüzeylerle eskizinizin yerini tanımlayın.
AVELINN CAD / BY SAPÜTUM
Tasarlayın.
Bütününü görün.
Tek bir parçanın ötesinde.
İlişkileriyle çalışan bir tasarım.
Parçayı modelleyin. Bileşenleri yerleştirin, çoğaltın ve birbirine bağlayın. Tasarımın bütününü aynı CAD ortamında görün.
Tasarımı keşfedin ↓MÜHENDİSLİK ÖRNEĞİ / MONTAJ
Kılavuzlar. Yataklar. Hareketli araba. Tahrik.
Ayrı bileşenlerden tek bir mekanizmaya.
GEOMETRİNİN ARDINDAKİ MÜHENDİSLİK
Model elinizde.
Peki tasarımın mantığı?
Bir tedarikçi dosyası. Kaybolmuş tasarım geçmişi. Değişen bir referans. Asıl mühendislik işi, model açıldıktan sonra başlıyor.
Güncel uygulamada hazırlanmış ayrılmış bileşen konumları.
01 / EKSİK TASARIM BAĞLAMIDosya geldi.
Bir yüzey değişti.
Model hazır.
Dosya geldi.
Hangi parçalar birlikte çalışıyor?
Geometriden ortak eksenleri, temasları ve montaj ilişkisi adaylarını anlamlandırma.
AKILLI STEP / GELİŞTİRME ODAĞI ↗ 02 / DEĞİŞİKLİĞİN ETKİSİBir yüzey değişti.
Tasarım nereden devam edecek?
Kaybolan referansların ve bağlı özelliklerin yeniden yorumlanması.
REFERANS ONARIMI / GELİŞTİRME ODAĞI ↗ 03 / ÜRETİME GEÇİŞModel hazır.
Üretim bilgisi de hazır mı?
Bükümlü sac geometrisini açınım ve üretim referanslarıyla birlikte ele alma.
SAC METAL / GELİŞTİRME ODAĞI ↗PARÇADAN MEKANİZMAYA
Her parça bir görev.
Her ilişki bir karar.
Bir montaj yalnızca üst üste gelen katılar değildir. Birlikte çalışan parçaları, taşıdıkları referansları ve tasarımın iç yapısını görün.

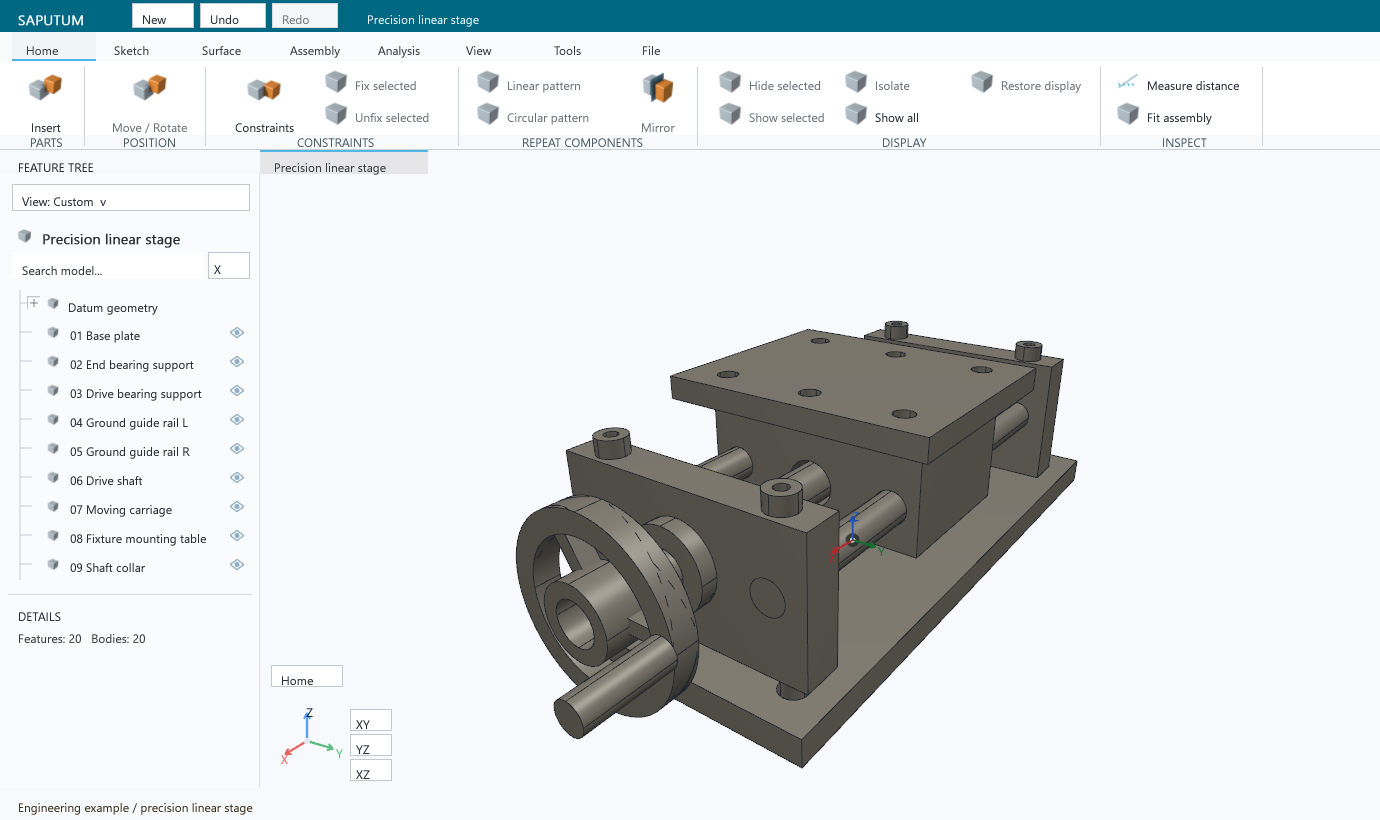

MONTAJ / BÜTÜN GÖRÜNÜMGüncel uygulama görünümü
Kılavuz milleri, yatak destekleri, hareketli araba ve el çarkı. Uygulamanın geometrik çekirdeğiyle oluşturulmuş, güncel arayüzde görüntülenen mühendislik örneği.
Parçayı şekillendirin
Profilinizi katıya dönüştürün. Malzeme ekleyin veya çıkarın; ayrıntı özellikleriyle devam edin.
Geçmişi takip edin
Eskizleri ve özellikleri aynı ağaçta görün. Parametreleri düzenleyin ve modeli yeniden oluşturun.
AKILLI STEP
Geometri geldi.
Peki ya ilişkiler?
Tedarikçiden gelen bir montaj, özgün tasarım geçmişini ve kısıtlarını her zaman beraberinde getirmez. Akıllı STEP’in odağı, bu geometrinin yeniden anlamlandırılmasıdır.
GEOMETRİDEN TASARIM BAĞLAMINABirbirine ait parçaları
Birbirine ait parçaları
yeniden anlayın.
Ortak eksenler, temas yüzeyleri ve referans adayları üzerinden montajın bağlantılarını inceleme: Avelinn’in geometrik ilişki analizi için geliştirme odağı.
- STEP geometrisinin içe aktarılması 01
- Geometrik ilişki adaylarının analizi 02
- Kullanıcının referans kararı 03

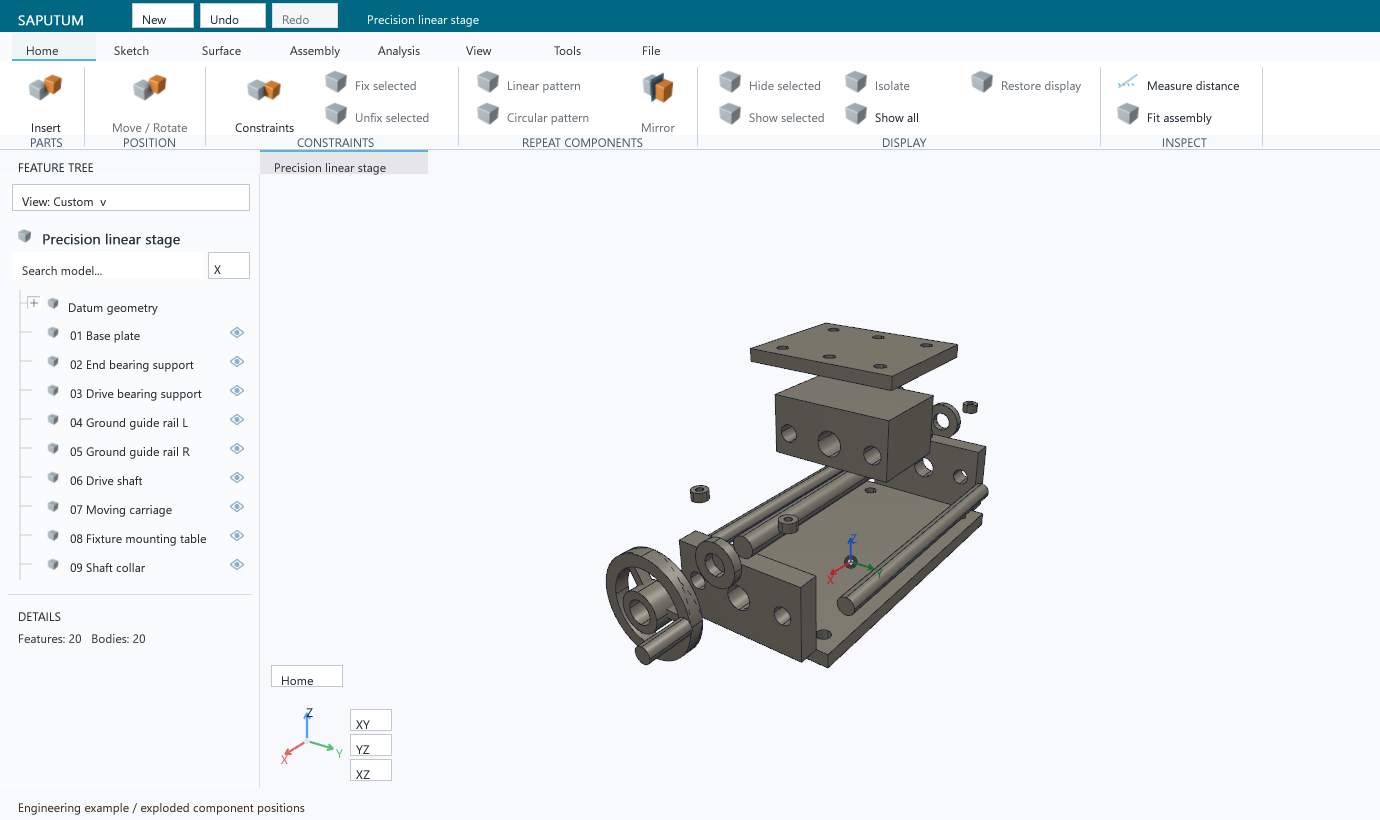

Görsel, mekanizmayı açıklamak için hazırlanmış ayrılmış bileşen konumlarını gösterir; otomatik ilişki analizi sonucu değildir.
TASARIMIN DEVAMINDA
Değişiklikten
üretim geometrisine.
Bir referansın kaybolması ya da bükümün değişmesi modelin devamını etkiler. İki geliştirme senaryosunu farklı görünümler üzerinden inceleyin.
01 / BAĞLI ÖZELLİKLERGeometri değişti.
Geometri değişti.
Tasarım devam etsin.

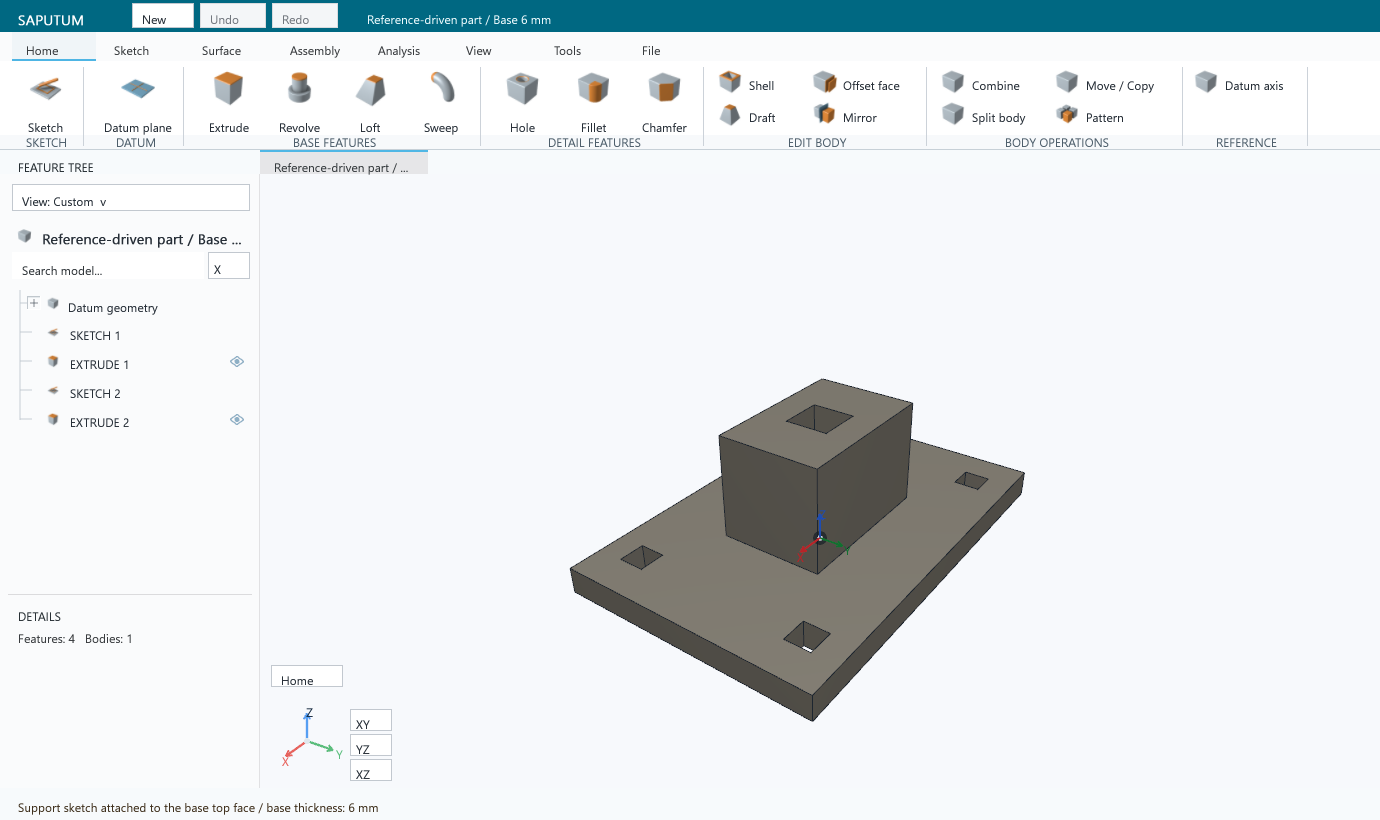

Taban kalınlığı 6 mm’den 14 mm’ye değişiyor. Üst yüzeye bağlı eskiz ve ondan oluşturulan özellik, model yeniden oluşturulduğunda yeni yüzey konumunu takip ediyor.
PARAMETRE DEĞİŞİKLİĞİ / BAĞLI ÖZELLİKLER02 / SAC METALAynı parça.
Aynı parça.
Bükümlü ve düz.

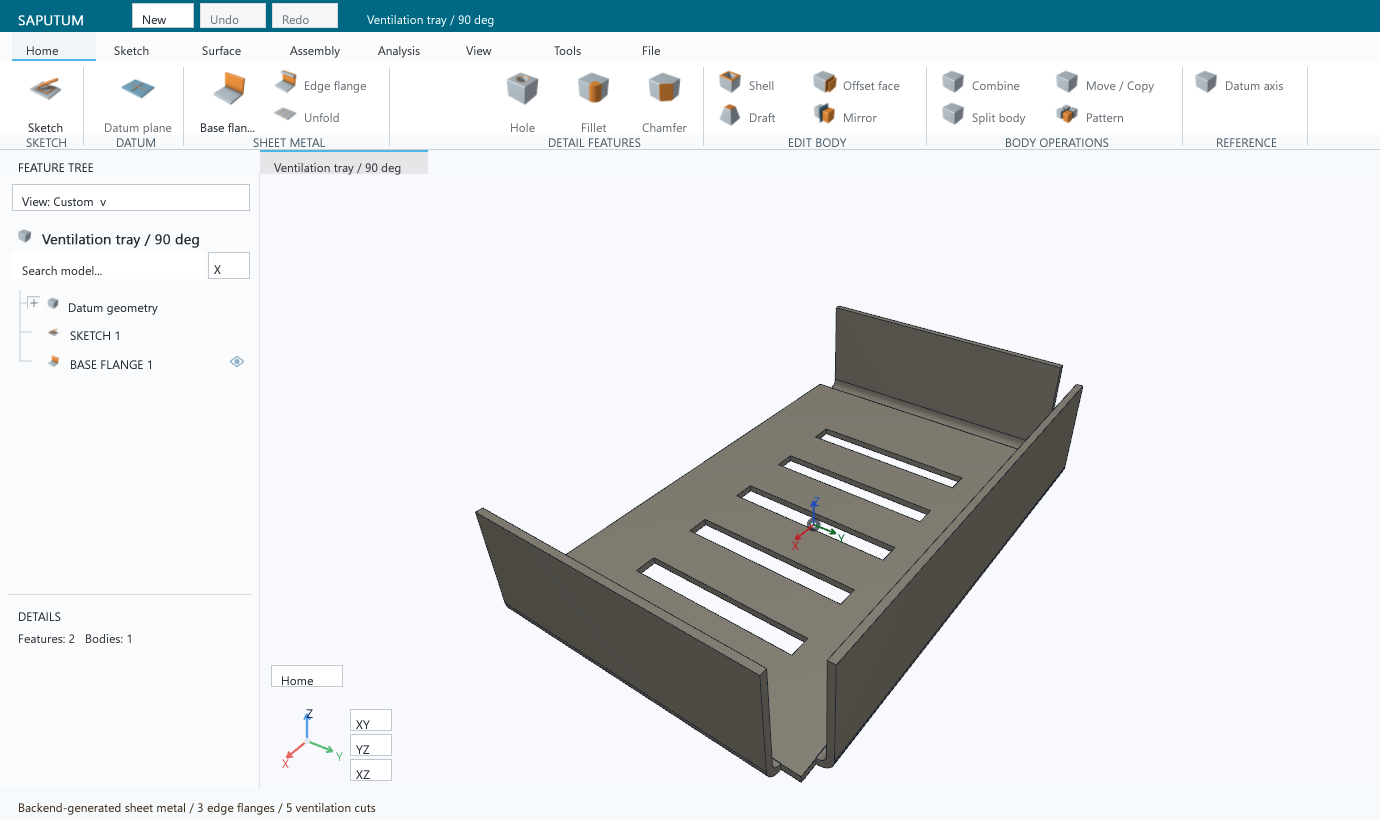

Havalandırma tepsisinin bükümlü geometrisini ve düz görünümünü karşılaştırın. Flanşlar, kesimler ve büküm çizgileri arasındaki değişimi görün.
SAC METAL / GELİŞTİRME ODAĞIGörseller güncel uygulamada oluşturulan gerçek geometriyi gösterir. Seçenekler hazırlanmış uygulama görüntüleri arasında geçiş yapar.
AVELINN / GELİŞTİRME
Çekirdekten
çalışma ortamına.
Geometrik altyapı ve kullanıcı deneyimi birlikte geliştiriliyor. Gerçek modelleme senaryoları, uygulamanın bir sonraki adımını belirliyor.
Parametrik parça modelleme
Eskizler, özellik geçmişi, katı işlemleri ve datum referansları.
Montaj çalışma ortamı
Taşıma ve döndürme, kısıtlar, bileşen dizileri, aynalama ve görünüm kontrolü.
Daha geniş iş akışları
Sac metal, yüzey araçları, büyük model performansı ve referans yorumlama.
SAPÜTUM / TÜRKİYE
Birlikte
şekillendirelim.
Bir modeliniz, bir sorunuz veya bir iş birliği fikriniz mi var? Avelinn’i konuşmak ve bir gösterim talep etmek için bize yazın.
Gösterim için iletişime geçin ↗trakyateknopark@saputum.com
